Der Spillboden (Spaziergang durch die Mühle)

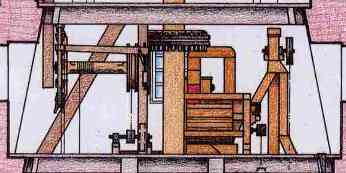

Zeichnung Spillboden Vom Steinboden führt eine Enge Stiege hinauf auf den Spillboden. Über eine weitere Stiege erreicht man die Kappe. Auf dem Spillboden ist der Antrieb für den Sackaufzug (links) untergebracht. Später wurde auf diesem Geschoss auch der rechts im Bild dargestellte Hopfenschäler untergebracht, der über einen Elevator (ganz rechts im Bild) beschickt werden kann. Elevator und Hopfenschäler werden von unten über die Transmission angetrieben.
Der Sackaufzug Der Sackaufzug (Im Schnittbild links erkennbar) dient vor allem dem Transport von Mehl und Getreide in Säcken. Er reicht von der Durchfahrt bis hinauf auf den Spillboden. Der Antrieb erfolgt auf jeder Etage von Hand über ein dickes umlaufendes Seil oder durch einen kleinen Elektromotor.

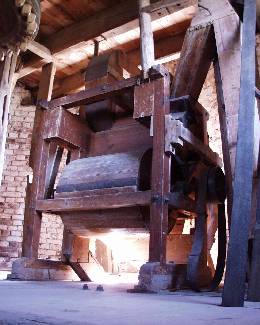

Der Hopfenschäler (rechts im Bild) wird über die Transmission angetrieben. Er dient dem Schälen von Hopfen und auch anderen Getreiden. Das Korn gelangt über einen Elevator hinauf und über Rutschen hinunter zum Weizengang.

Der Hopfenschäler

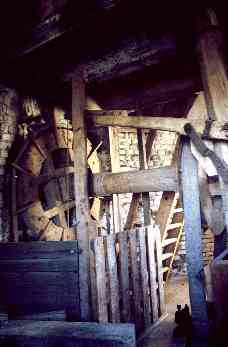

Der Antrieb des Aufzugs Die Kupplung des Mahlgangs Der Flaschenzug

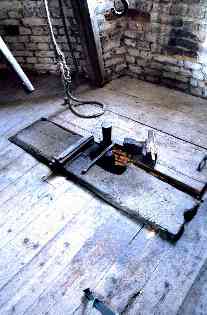

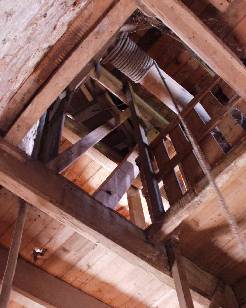

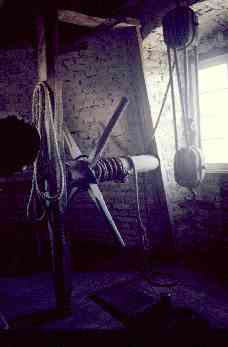

Hier nochmals ein Bild des Sackaufzugs Auf dem Spillboden lassen sich die Mahlgänge Ein- und Auskuppeln. Die Spindeln der Mahlgänge sind in einer Aussparung eines Holzbalkens gelagert und können ein- oder ausgeschwenkt weden.. Über diesen Flaschenzug, lässt sich die Spindel des darunterliegenden Mahlganges zur Demontage der Mühlsteine nach oben ziehen.

Folgt man der Leiter, erreicht man den Kappenboden der Windmühle.
